Kampmann GmbH & Co. KG
Venkon XL - Baugröße 4
Registrierungscode: 6OHCXI
Metalle
Produktbeschreibung

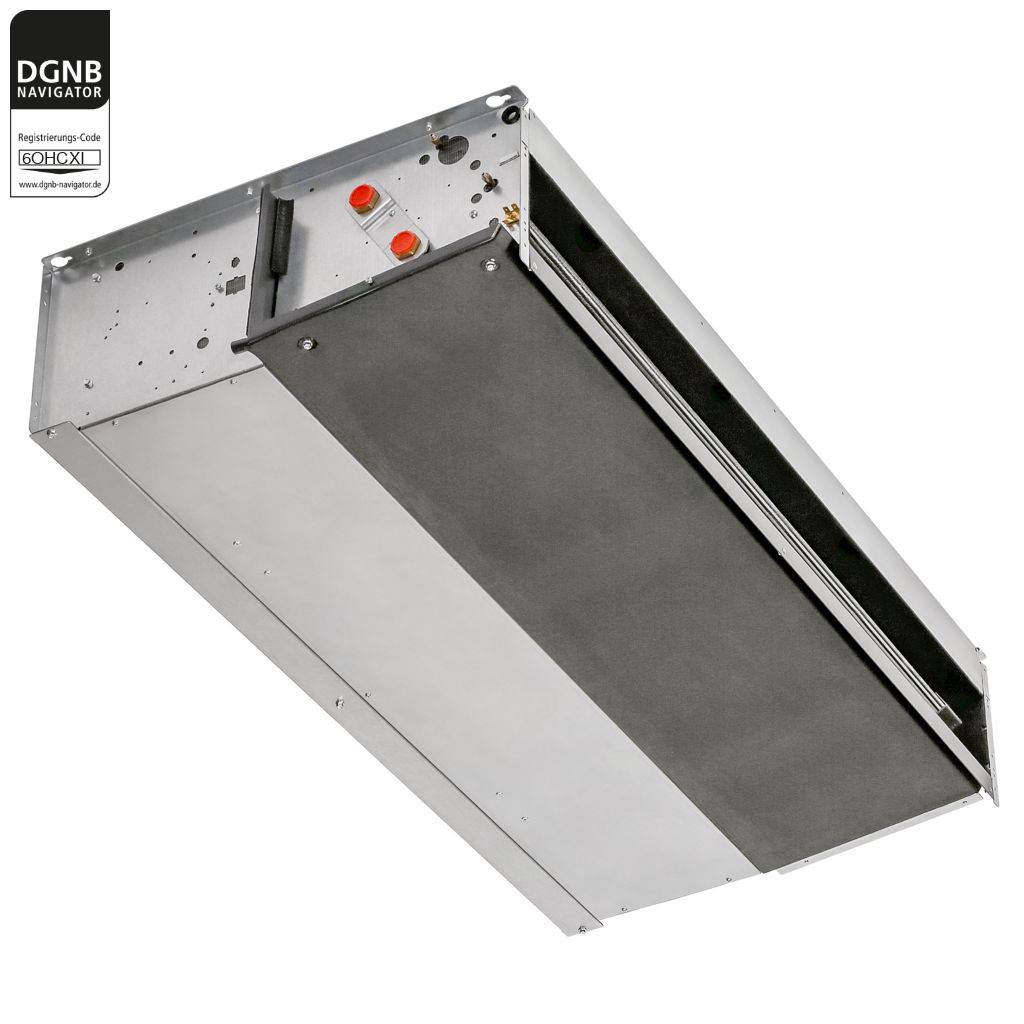

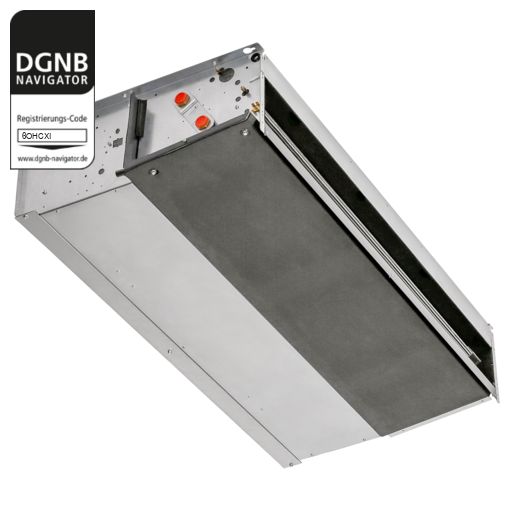

In Komfortgebäuden aller Art mit hohem Heiz- und Kühlbedarf sowie hohem Raumnutzer-Anspruch kommen Fan Coils zum Einsatz. Der Fan Coil Venkon XL ist in vier Baugrößen für jede Anwendung und jedes zu kühlende und/oder zu beheizende Gebäude erhältlich. Die Besonderheit ist, dass der Venkon XL auch bei hohen Anforderungen an luftseitige Druckverluste hohe Leistungen garantiert. Der Venkon verfügt über einen Wärmetauscher, welcher zum Heizen mit warmem Wasser und zum Kühlen mit kaltem Wasser durchflossen wird. Der Wärmetauscher besteht aus Kupferrundrohren mit Aluminiumlamellen und ist als 2- und 4-Leiter-System erhältlich. Die Ansteuerung des EC-Ventilators erfolgt über eine stufenlose Drehzahlsteuerung über ein externes 0-10 V Signal. Um das entstehende Kondensat sicher abzuführen, sind die Geräte mit einer Kondensatwanne und ggf. einer Kondensatpumpe ausgestattet. Die Geräte sind zudem mit einer elektrotechnischen Regelung versehen, um die Geräte entsprechend der Anforderungen des Kunden regeln zu können.Verwendungshinweise
Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden. Die gemäß Montageanleitung definierten Betriebs- und Einsatzgrenzen müssen eingehalten werden.Bezug zum DGNB System
ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
Ozonbildungspotential (POCP)
1) Herstellungsphase
1,70E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
5,58E-02
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
2,34E-03
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-5,39E-01
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg NMVOC-Äquivalent
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Nicht erneuerbarer Primärenergiebedarf (PEne)
1) Herstellungsphase
4,54E+03 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
1,50E+02 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
4,39E+00 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,28E+03 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Erneuerbarer Primärenergiebedarf (PEe)
1) Herstellungsphase
1,03E+03 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
1,56E+01 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
-3,17E+00 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-5,89E+02 MJ
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Allgemeine Ökobilanzdaten
Baustoffklasse
nicht relevant
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Bezugseinheit
1 Stück
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Falls erforderlich, Umrechnung der Bezugseinheit
Keine Umrechnung erforderlich
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Lebensweg-Ende
Das Lebensweg-Ende wird entsprechend des JRC Report, Annex C V2.1, modelliert.
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Nutzungsdauer
20 Jahre
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Treibhauspotential (GWP)
1) Herstellungsphase
3,29E+02
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
9,64E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
3,46E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,38E+02
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg CO2-Äquivalent
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Überdüngungspotential (EP)
1) Herstellungsphase
2,88E-02; 8,30E-01; 5,00E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
1,10E-03; 5,61E-02; 1,60E-01
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
3,39E-06; 7,75E-04; 7,13E-03
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-4,65E-03; -1,28E-01; -1,51E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg P-Äqu. [EP-freshwater]; kg N-Äqu. [EP-marine]; mol N-Äqu. [EP-terrestrial]
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Versauerungspotential (AP)
1) Herstellungsphase
4,92E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
1,43E-01
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
1,69E-03
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,33E+00
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Einheit
mol H+- Äquivalent
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Ozonschichtabbaupotential (ODP)
1) Herstellungsphase
4,96E-06
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
2,45E-07
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
5,27E-09
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-8,25E-07
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg CFC11-Äquivalent
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
ENV2.2 Trinkwasserbedarf und Abwasseraufkommen
ENV2.2 Trinkwasserbedarf und Abwasseraufkommen
Trinkwasserbedarf und Abwasseraufkommen durch die Nutzer
Durchflussrate (bei Sanitärarmaturen)
nicht relevant l/sek
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Durchschnittliches Spülvolumen (der Sanitäreinrichtung)
nicht relevant l/Spülung
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
Tatsächliche Nutzungsdauer
20 Jahre
- Quelle
- EPD-IES-0015980
- Qualität
- [Extern geprüfte spezifische Hersteller-Angabe]
PRO1.4 Sicherung der Nachhaltigkeitsaspekte in Ausschreibung und Vergabe
PRO1.4 Sicherung der Nachhaltigkeitsaspekte in Ausschreibung und Vergabe
Ausschreibungstexte
Produktbezogene Ausschreibungstexte vorhanden, Hinweis auf EPD und Registrierung im DGNB Navigator in den Ausschreibungstexten.
- Quelle
- Ausschreibungstexte Venkon XL
- Qualität
- [Ungeprüfte Hersteller-Angabe]
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
Wartungs-, Inspektions-, Betriebs- und Pflegeanleitungen
Ja, in Montageanleitung enthalten.
- Quelle
- Montageanleitung Venkon XL
- Qualität
- [Ungeprüfte Hersteller-Angabe]
SOC1.2 Innenraumluftqualität
SOC1.2 Innenraumluftqualität
Innenraumhygiene - flüchtige organische Verbindungen VOC
Formaldehyd Konzentration
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Sonstige Emissionsprüfungen / -kennzeichnungen
nicht relevant
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
TVOC-Wert
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Zulassungsprüfung nach AgBB Schema liegt vor
nicht relevant
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
SOC1.3 Akustischer Komfort
SOC1.3 Akustischer Komfort
Schalldämmaß R`w
nicht relevant dB
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
SOC1.4 Visueller Komfort
SOC1.4 Visueller Komfort
Sichtverbindung nach außen
Klasse des Sonnen-/Blendschutzes hinsichtlich Sichtkontakt nach außen
nicht relevant
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Farbwiedergabe
Farbwiedergabeindex Ra der künstlichen Beleuchtung
nicht relevant
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
TEC1.3 Wärme- und feuchteschutztechnische Qualität der Gebäudehülle
TEC1.3 Wärme- und feuchteschutztechnische Qualität der Gebäudehülle
Klasse der Luftdurchlässigkeit (Fugendurchlässigkeit)
nicht relevant
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Wärmedurchgangskoeffizient U
nicht relevant W/(m²K)
- Quelle
- Hersteller
- Qualität
- [Ungeprüfte Hersteller-Angabe]
Herstellerhinweis
Hinweis zum Dokumenten-Download
Alle in diesem Produktprofil genannten Dokumente (Technischer Katalog, Umweltproduktdeklaration (EPD), Montageanleitung) stehen in aktueller Fassung im Dokumenten-Download auf der Website der Kampmann GmbH & Co. KG bereit.Hinweis zu Ökobilanzdaten
Die angegebenen Ökobilanzdaten wurden nach den Vorgaben der Norm EN 15804:2012+A2:2019/AC:2021 berechnet.Kontakt zum Hersteller
Kampmann GmbH & Co. KG
Kampmann GmbH & Co. KG
Friedrich-Ebert-Straße 128-130 49811 Lingen (Ems)
