Kampmann GmbH & Co. KG Kampmann GmbH & Co. KG

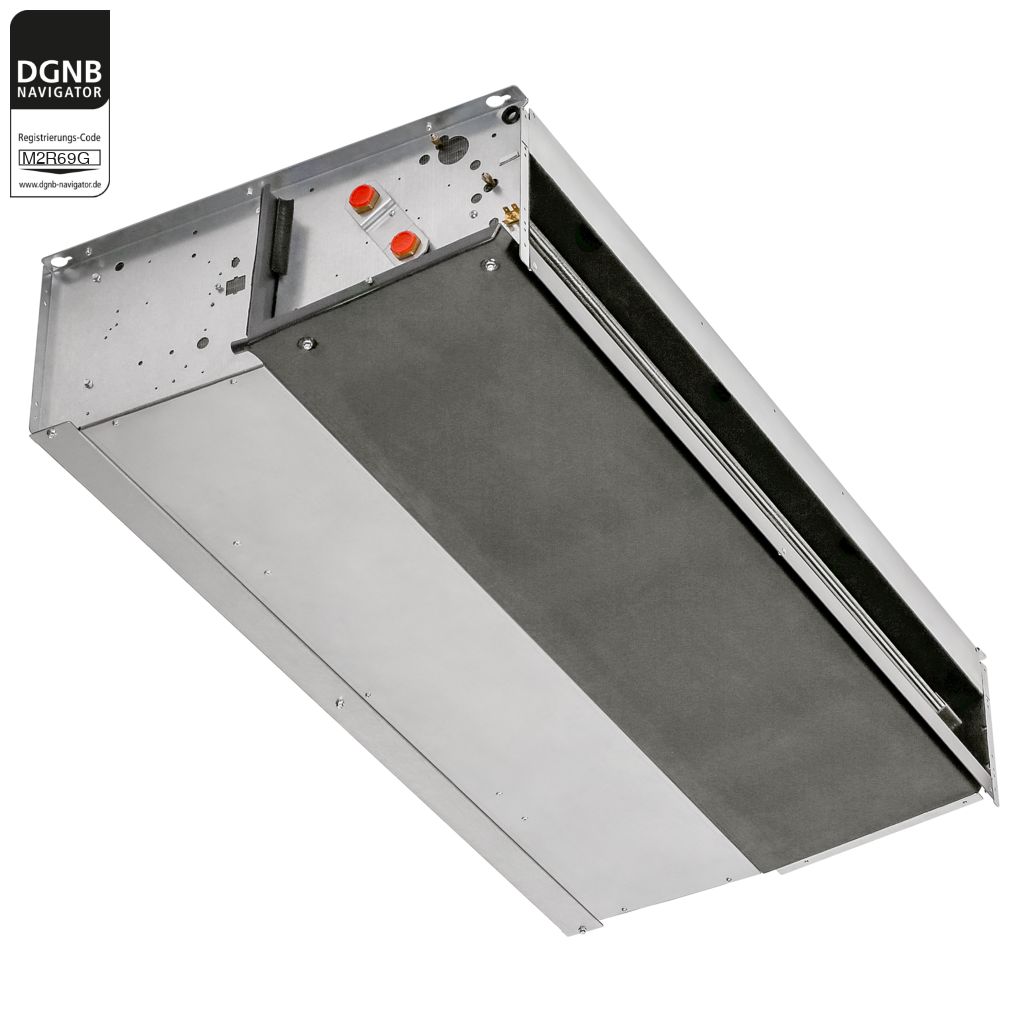

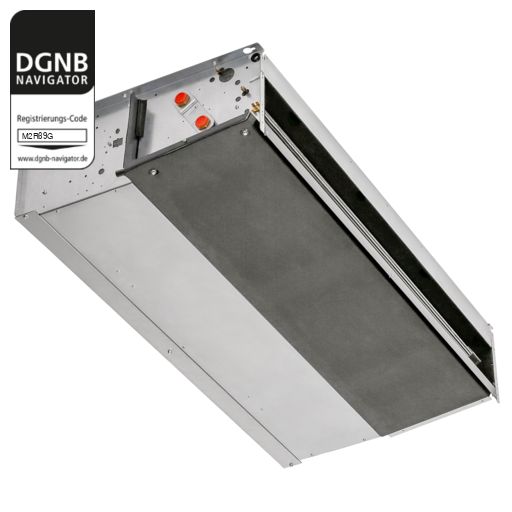

Venkon XL - Baugröße 1

Registrierungscode: M2R69G

Metalle

Produktbeschreibung

In Komfortgebäuden aller Art mit hohem Heiz- und Kühlbedarf sowie hohem Raumnutzer-Anspruch kommen Fan Coils zum Einsatz. Der Fan Coil Venkon XL ist in vier Baugrößen für jede Anwendung und jedes zu kühlende und/oder zu beheizende Gebäude erhältlich. Die Besonderheit ist, dass der Venkon XL auch bei hohen Anforderungen an luftseitige Druckverluste hohe Leistungen garantiert. Der Venkon verfügt über einen Wärmetauscher, welcher zum Heizen mit warmem Wasser und zum Kühlen mit kaltem Wasser durchflossen wird. Der Wärmetauscher besteht aus Kupferrundrohren mit Aluminiumlamellen und ist als 2- und 4-Leiter-System erhältlich. Die Ansteuerung des EC-Ventilators erfolgt über eine stufenlose Drehzahlsteuerung über ein externes 0-10 V Signal. Um das entstehende Kondensat sicher abzuführen, sind die Geräte mit einer Kondensatwanne und ggf. einer Kondensatpumpe ausgestattet. Die Geräte sind zudem mit einer elektrotechnischen Regelung versehen, um die Geräte entsprechend der Anforderungen des Kunden regeln zu können.

Verwendungshinweise

Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Heizungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen werden. Die gemäß Montageanleitung definierten Betriebs- und Einsatzgrenzen müssen eingehalten werden.

Bezug zum DGNB System

ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
ENV1.1 Ökobilanz - emissionsbedingte Umweltwirkungen
Ozonbildungspotential (POCP)
1) Herstellungsphase
6,85E-01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
2,99E-02
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
7,86E-04
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-2,03E-01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg NMVOC-Äquivalent
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Total nicht erneuerbare Primärenergie (PENRT)
1) Herstellungsphase
1,86E+03 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
6,83E+01 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
1,58E+00 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-5,03E+02 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Total erneuerbare Primärenergie (PERT)
1) Herstellungsphase
3,79E+02 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
8,44E+00 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
-1,04E+00 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-2,05E+02 MJ
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Allgemeine Ökobilanzdaten
Baustoffklasse
nicht relevant
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Bezugseinheit
1 Stück
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Falls erforderlich, Umrechnung der Bezugseinheit
Keine Umrechnung erforderlich
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Lebensweg-Ende
Das Lebensweg-Ende wird entsprechend des JRC Report, Annex C V2.1, modelliert.
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Nutzungsdauer
20 Jahre
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Treibhauspotential (GWP)
1) Herstellungsphase
1,41E+02
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
4,89E+00
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
8,76E-01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-5,42E+01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg CO2-Äquivalent
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Eutrophierungspotenzial (EP)
1) Herstellungsphase
1,19E-02; 3,40E-01; 2,00E+00
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
6,33E-04; 2,48E-02; 8,83E-02
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
1,30E-06; 2,61E-04; 2,36E-03
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-1,80E-03; -4,85E-02; -5,69E-01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg P-Äqu. [EP-freshwater]; kg N-Äqu. [EP-marine]; mol N-Äqu. [EP-terrestrial]
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Versauerungspotential (AP)
1) Herstellungsphase
1,80E+00
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
7,98E-02
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
5,73E-04
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-4,76E-01
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Einheit
mol H+- Äquivalent
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Ozonschichtabbaupotential (ODP)
1) Herstellungsphase
2,25E-06
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
2) Nutzungsphase
1,24E-07
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
3) Ende des Lebenszyklus
1,92E-09
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
4) Vorteile und Belastungen außerhalb der Systemgrenze
-3,00E-07
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
Einheit
kg CFC11-Äquivalent
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
ENV2.2 Trinkwasserbedarf und Abwasseraufkommen
ENV2.2 Trinkwasserbedarf und Abwasseraufkommen
Trinkwasserbedarf und Abwasseraufkommen durch die Nutzer
Durchflussrate (bei Sanitärarmaturen)
nicht relevant l/sek
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
Durchschnittliches Spülvolumen (der Sanitäreinrichtung)
nicht relevant l/Spülung
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
ECO1.1 Gebäudebezogene Kosten im Lebenszyklus
Tatsächliche Nutzungsdauer
20 Jahre
Quelle
EPD-IES-0015977
Qualität
[Extern geprüfte spezifische Hersteller-Angabe]
PRO1.4 Sicherung der Nachhaltigkeitsaspekte in Ausschreibung und Vergabe
PRO1.4 Sicherung der Nachhaltigkeitsaspekte in Ausschreibung und Vergabe
Ausschreibungstexte
Produktbezogene Ausschreibungstexte vorhanden, Hinweis auf EPD und Registrierung im DGNB Navigator in den Ausschreibungstexten.
Quelle
Ausschreibungstexte Venkon XL
Qualität
[Ungeprüfte Hersteller-Angabe]
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
PRO2.5 Vorbereitung einer nachhaltigen Nutzung
Wartungs-, Inspektions-, Betriebs- und Pflegeanleitungen
Ja, in Montageanleitung enthalten.
Quelle
Montageanleitung Venkon XL
Qualität
[Ungeprüfte Hersteller-Angabe]
SOC1.2 Innenraumluftqualität
SOC1.2 Innenraumluftqualität
Innenraumhygiene - flüchtige organische Verbindungen VOC
Formaldehyd Konzentration
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
Sonstige Emissionsprüfungen / -kennzeichnungen
nicht relevant
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
TVOC-Wert
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
Zulassungsprüfung nach AgBB Schema liegt vor
nicht relevant
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
SOC1.3 Akustischer Komfort
SOC1.3 Akustischer Komfort
Schalldämmaß R`w
nicht relevant dB
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
SOC1.4 Visueller Komfort
SOC1.4 Visueller Komfort
Sichtverbindung nach außen
Klasse des Sonnen-/Blendschutzes hinsichtlich Sichtkontakt nach außen
nicht relevant
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
Farbwiedergabe
Farbwiedergabeindex Ra der künstlichen Beleuchtung
nicht relevant
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
TEC1.3 Wärme- und feuchteschutztechnische Qualität der Gebäudehülle
TEC1.3 Wärme- und feuchteschutztechnische Qualität der Gebäudehülle
Klasse der Luftdurchlässigkeit (Fugendurchlässigkeit)
nicht relevant
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]
Wärmedurchgangskoeffizient U
nicht relevant W/(m²K)
Quelle
Hersteller
Qualität
[Ungeprüfte Hersteller-Angabe]

Dokumente

Downloads

EPD Venkon XL Baugröße 1.pdf

pdf
898 KB

Montageanleitung Venkon XL.PDF

pdf
10 MB

Broschüre Fan Coils.PDF

pdf
5 MB

Links

Produktwebsite - Venkon XL

Herstellerhinweis

Hinweis zu Ökobilanzdaten

Die angegebenen Ökobilanzdaten wurden nach den Vorgaben der Norm EN 15804:2012+A2:2019/AC:2021 berechnet.

Hinweis zum Dokumenten-Download

Alle in diesem Produktprofil genannten Dokumente (Technischer Katalog, Umweltproduktdeklaration (EPD), Montageanleitung) stehen in aktueller Fassung im Dokumenten-Download auf der Website der Kampmann GmbH & Co. KG bereit.

Kontakt zum Hersteller

Kampmann GmbH & Co. KG

Kampmann GmbH & Co. KG

Kampmann GmbH & Co. KG

Friedrich-Ebert-Straße 128-130
49811 Lingen (Ems)

Weitere Produkte des Herstellers

#XU4YJM

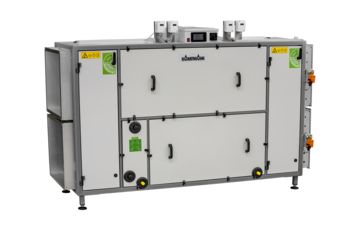

KaCompact KG - Baugröße 40
